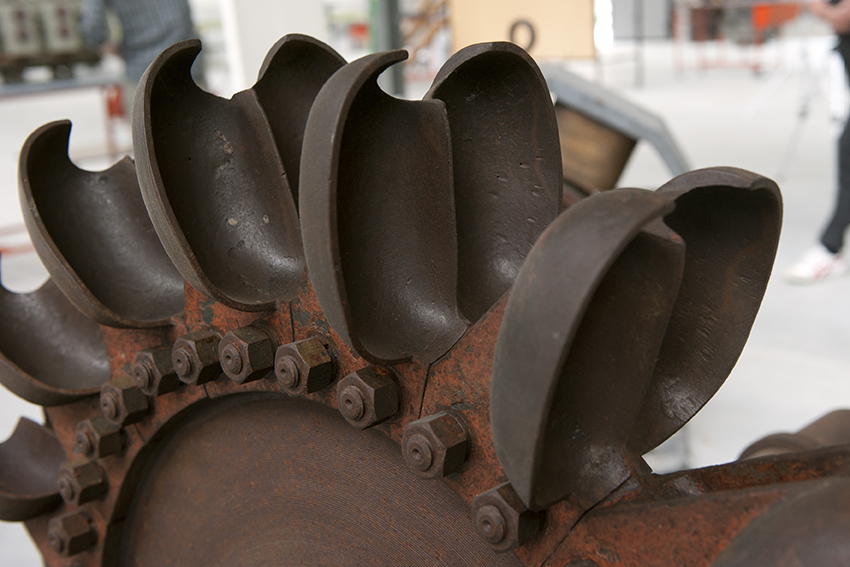

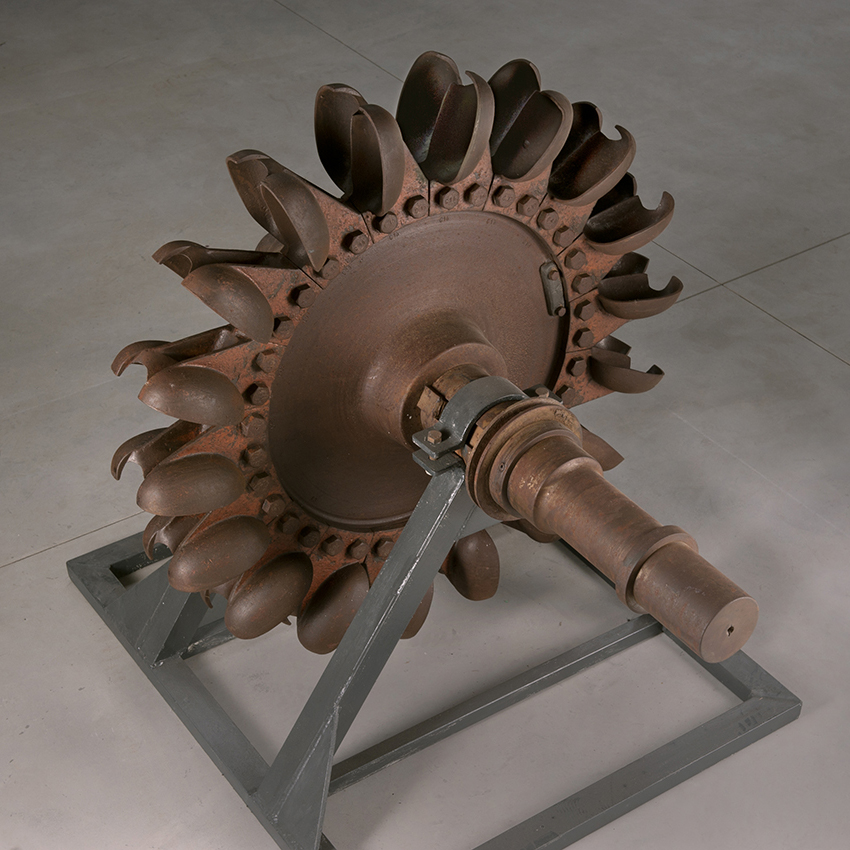

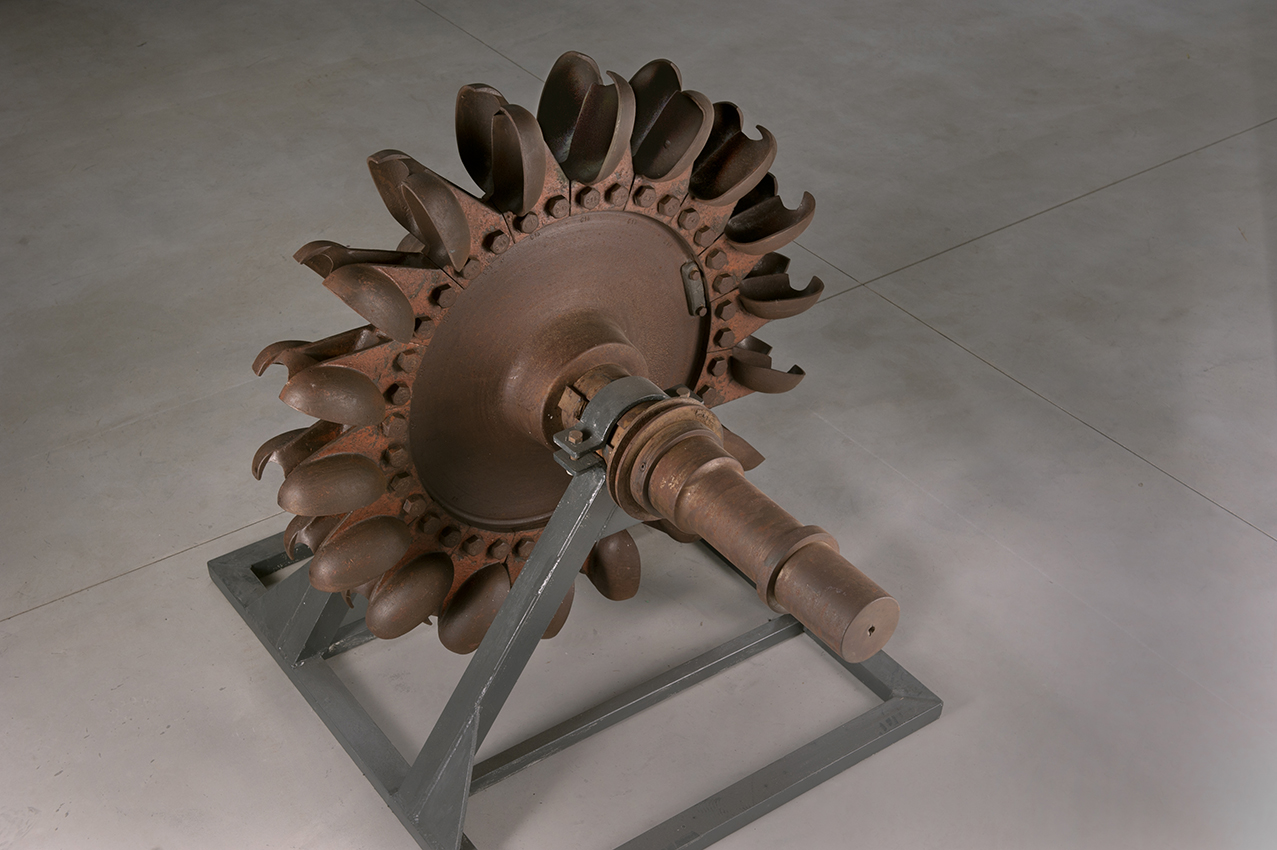

Girante Turbina Pelton
SCHEDA TECNICA
Marca/Produttore: ???
Anno fabbricazione: anni '60
Materiali di costruzione: acciaio e materiali ad alta resistenza
Misure: 115 x 150 x 115 cm
Restaurato da: Maestri del Lavoro
Una Turbina Pelton serve principalmente per produrre energia elettrica tramite la trasformazione di energia
idrica. Per fare questo una certa quantità d'acqua da un certo dislivello viene fatta passare per un tubo di
diametro maggiore per poi concentrarsi in un ugello che sprigiona un flusso d'acqua che fa girare la turbina.
L'impianto deve comprendere un lago di raccolta delle acque, che sarà ad un dislivello rispetto alla centrale
e una condotta.
I salti su cui si impiegano le turbine Pelton vanno generalmente dai 300 ai 2000 metri, più il salto decresce,
scendendo a valle, maggiore sarà il bacino di raccolta, con conseguenti portate più impegnative. Per far
fronte a questo fenomeno è necessario impiegare Pelton con cucchiai più grandi oppure suddividere il getto
in più parti, così da avere la Pelton poligetto. Questa seconda soluzione permette di utilizzare giranti più
piccole di diametro e quindi che ruotano più velocemente.
Un altro aspetto particolarmente apprezzato è l'ampio margine di regolazione della girante, si può regolare la
portata del getto per ottenere una potenza minore, senza che vada ad influire negativamente sul rendimento
della trasformazione energetica. La regolazione della sezione avviene mediante una spina (ago Doble) che
scorrendo orizzontalmente va ad ostruire tutta la sezione del getto o parte di essa. Dato che la regolazione
mediante ago non può essere improvvisa, si utilizza un altro strumento utile in regolazione (il tegolo
deviatore) che intercetta parte del flusso in uscita dall'ugello, deviandolo.
Un difetto intrinseco di questa turbina è quello di non potere utilizzare l'intera altezza del salto, in quanto la
girante, non potendo essere immersa nel canale di scarico, è sollevata rispetto al pelo dell'acqua per questo,
una quota del salto è persa. L'inconveniente è chiaramente tanto più trascurabile quanto più il salto
dell'acqua è elevato.
