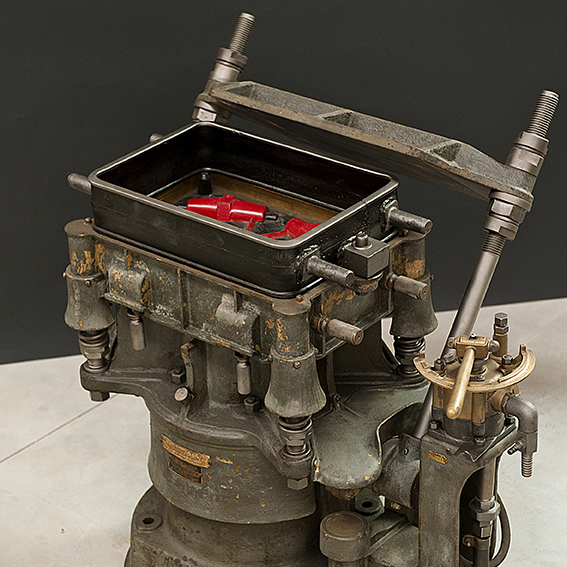

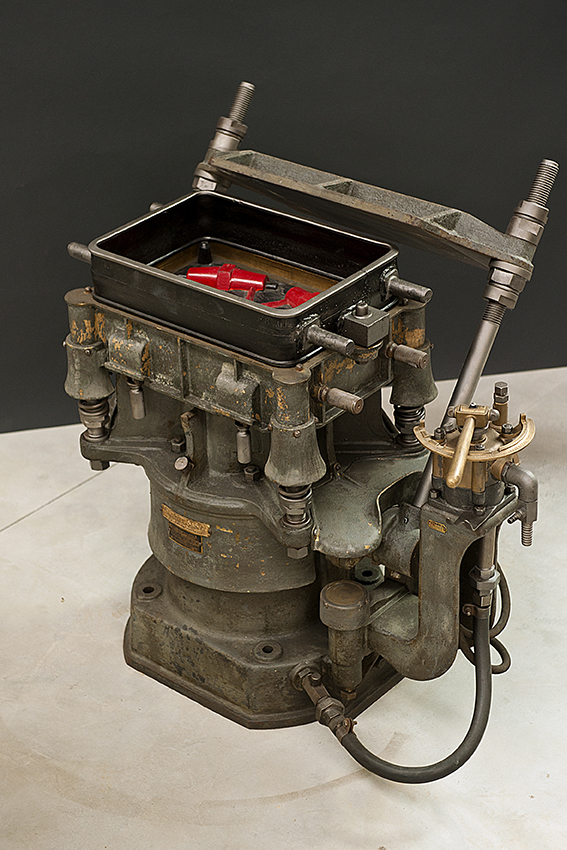

Macchina per la formatura meccanica a scossa di staffe con placche modello +
SCHEDA TECNICA

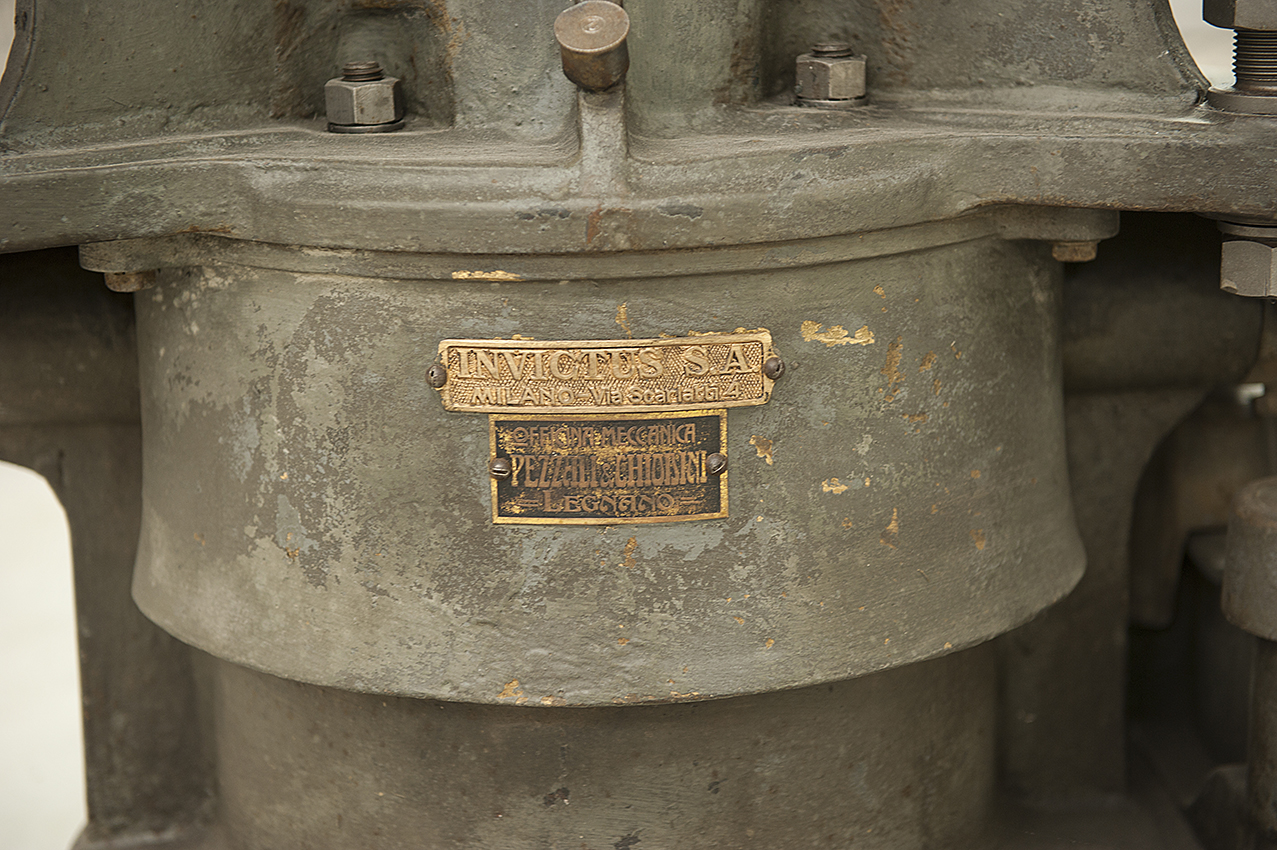

Marca/Produttore: Invictus SA - Officina Meccanica Pezzali e Chiodini
Anno e Luogo fabbricazione: Anni ‘50, Milano
Materiali di costruzione: Acciaio e Ghisa
Misure: 440 x 310 x 130 cm
Restaurato da: Mazzucconi
Nell'ex reparto fonderia dell'istituto, ora abbattuto per far spazio alle nuove palazzine, venivano realizzate fusioni in ghisa mediante un cubilotto, fin dall'inizio del '900. Dopo l'acquisizione di un forno elettrico vennero introdotte anche fusioni in lega d'alluminio.
Le fusioni erano precedute dalla realizzazione di modelli in legno nel reparto falegnameria dell'istituto (dismesso negli anni '70); la formatura con le staffe veniva eseguita manualmente dagli studenti su banchi in acciaio; la macchina per la formatura meccanica è stata introdotta nel reparto quasi esclusivamente a scopo dimostrativo in quanto le abilità venivano maggiormente affinate con la formatura manuale.
Gli studenti lavoravano in falegnameria e fonderia dove venivano realizzati i pezzi semilavorati che poi passavano all'officina meccanica per le lavorazioni al tornio, al trapano, alla fresatrice o alla dentatrice. Il lavoro pratico consentiva agli studenti l'acquisizione di abilità e competenze preziose che completavano la formazione del futuro perito meccanico.

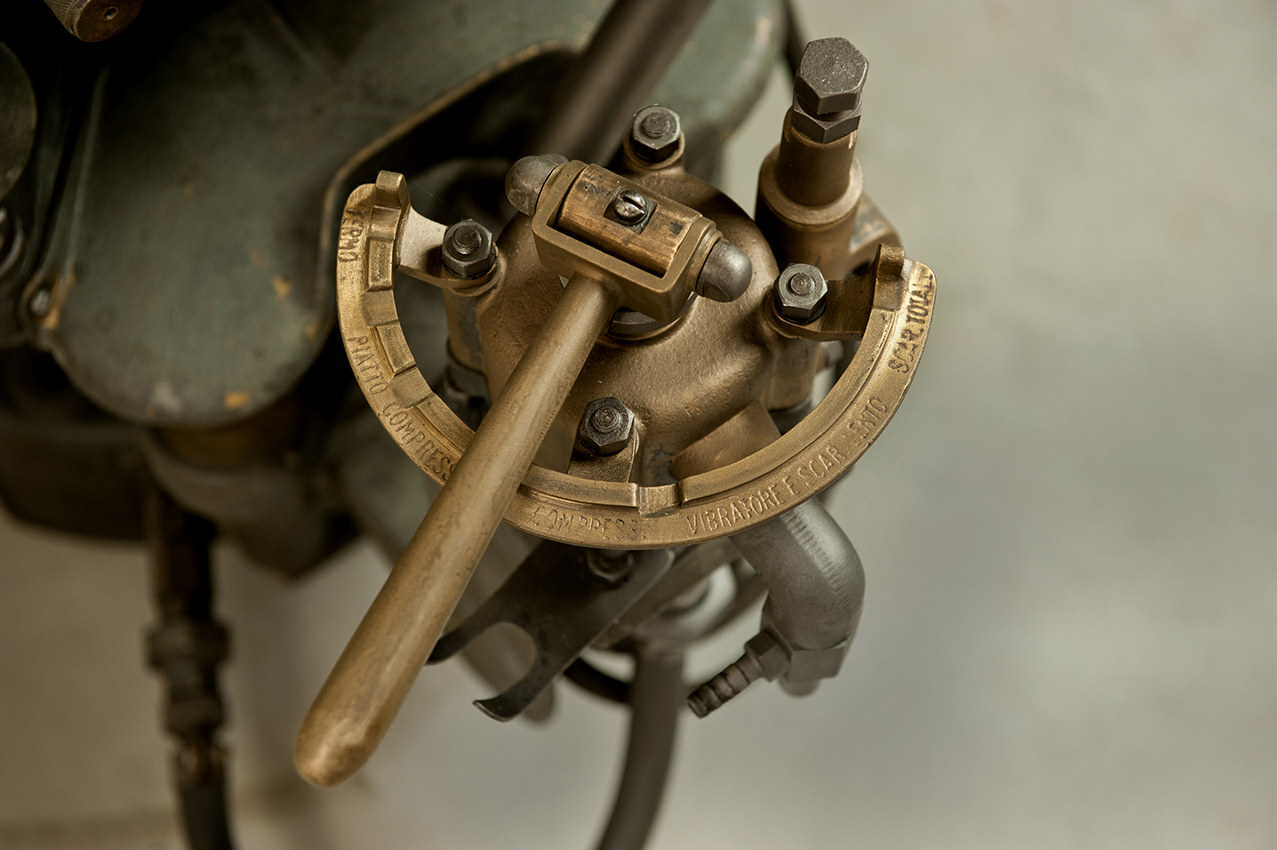

Il funzionamento della macchina seguiva i seguenti passaggi: sul piano di carico si poggia l'apposita staffa e si posizione la placca-modello sul fondo, si versa la terra da fonderia nella staffa, si aziona la macchina e si aggiunge terra fino a che la stessa venga opportunamente costipata mediante scosse verticali sulla placca-modello. Dopodiche si comprime superiormente con l'apposita piastra, si libera la staffa, la si capovolge e si asporta la placca modello che lascia lo spazio libero per essere, in seguito, riempito dal metallo fuso.
Infine si prepara l'altra staffa contenente il canale di colata e la materozza, le due staffe verranno montate l'una sull'altra cosi da poter procedere con la colata.
