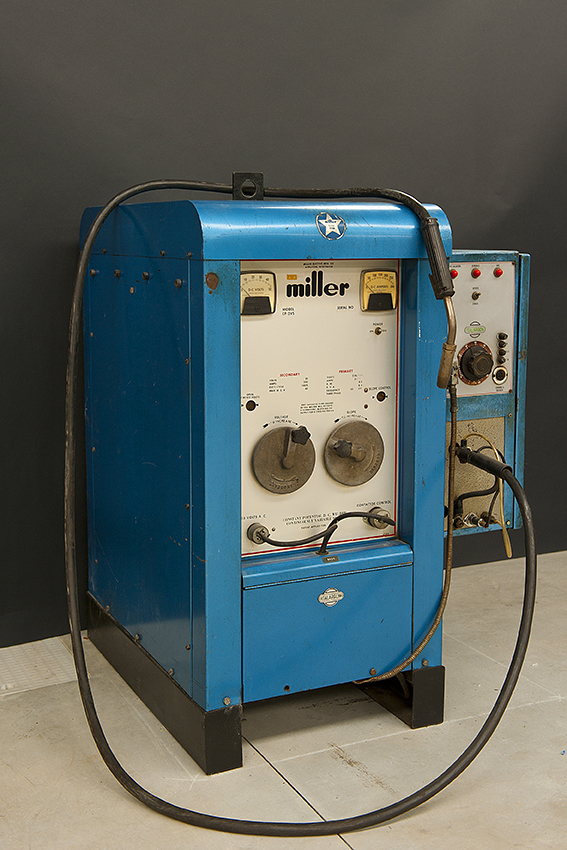

Generatore di saldatura a filo continuo, MIG
SCHEDA TECNICA
Marca/Produttore: Miller Electric MGF Co.
Modello: CP-2VS
Anno e Luogo fabbricazione: Fine anni ‘50, Wisconsin (USA)
Potenza Motore: 8.4kVA
Peso: 400 kg circa
Misure: ??? x ??? x ??? cm
Restaurato da: SIAD
Generatore per la saldatura a filo continuo con miscela di protezione Ar+Co2 . Il traino per l’apporto di filo può essere abbinato al generatore in modo fisso (come quello esposto) o remoto. Può erogare una corrente di 200A al 100% (continuativo nelle 24h).

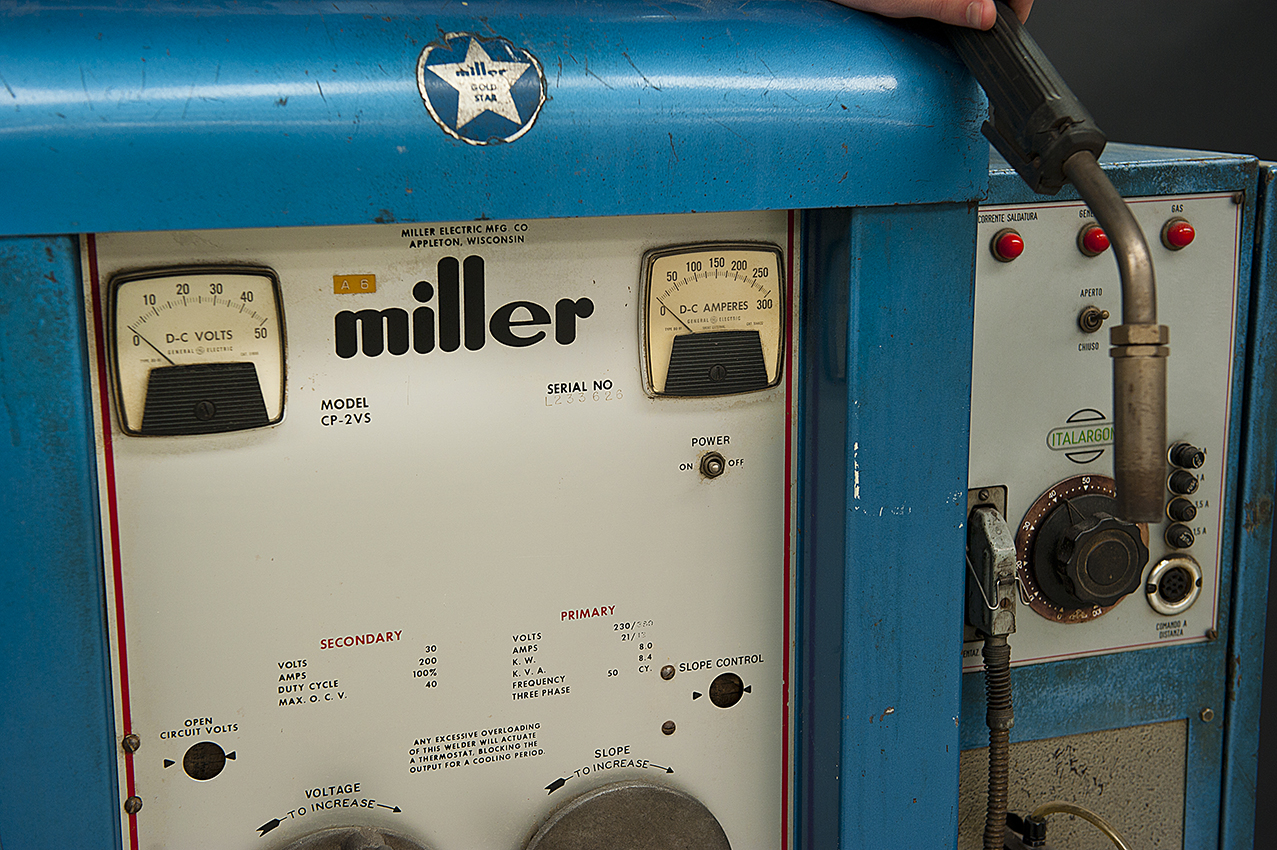

In produzione sino alla fine degli anni 60, la saldatrice è costituita da un trasformatore trifase con ponte di diodi per raddrizzare la tensione. La regolazione di tensione all’uscita del generatore è ottenuta variando meccanicamente (tramite i volantini anteriori) l’accoppiamento del pacco lamellare del trasformatore.
Ruotando la manovella “voltage” una vite senza fine inserisce o allontana parte delle lamelle magnetiche dal nucleo centrale variando il flusso magnetico e quindi la tensione all’avvolgimento secondario. Questa tecnologia è stata soppiantata dalla regolazione magnetica indotta da avvolgimento attraversato da corrente continua; a seguire dal controllo a thyristori ed attualmente dalla tecnologia ad Inverter. Oggi, oltre a rendere maggiormente sofisticata la regolazione della corrente di saldatura, si è notevolmente ridotto il consumo elettrico. Come riferimento si consideri che il suddetto generatore, a pieno carico, ha un consumo in linea di 8.4 KW; una saldatrice attuale con tecnologia Inverter a parità di prestazione ha un consumo più che dimezzato.
