Attrezzature per la lavorazione delle semipinze freno e dei corpi pompa freni per motociclette
SCHEDA TECNICA
Marca/Produttore: Brembo
Anno e Luogo fabbricazione: 1984, Bergamo
Materiali di costruzione: Struttura portante in Lega di alluminio, componenti in acciaio termotrattato
Misure: 60 x 60 x 85 cm
Donato da: Brembo
Le due attrezzature esposte sono macchine per la lavorazione rispettivamente di: Semipinze per motociclette e corpi della pompa freno, processo eseguito su una macchina a controllo numerico (CNC). Le semipinze, sono le due parti principali della pinza del freno anteriore. Il corpo pompa freno è il componente principale della pompa freno anteriore delle motociclette.
Le attrezzature di lavorazione svolgono le seguenti funzioni fondamentali: definire la posizione esatta nello spazio del pezzo da lavorare e bloccare i pezzi da lavorare in modo tale da impedire qualsiasi movimento, vibrazione e deformazione durante le fasi di asportazione del truciolo.

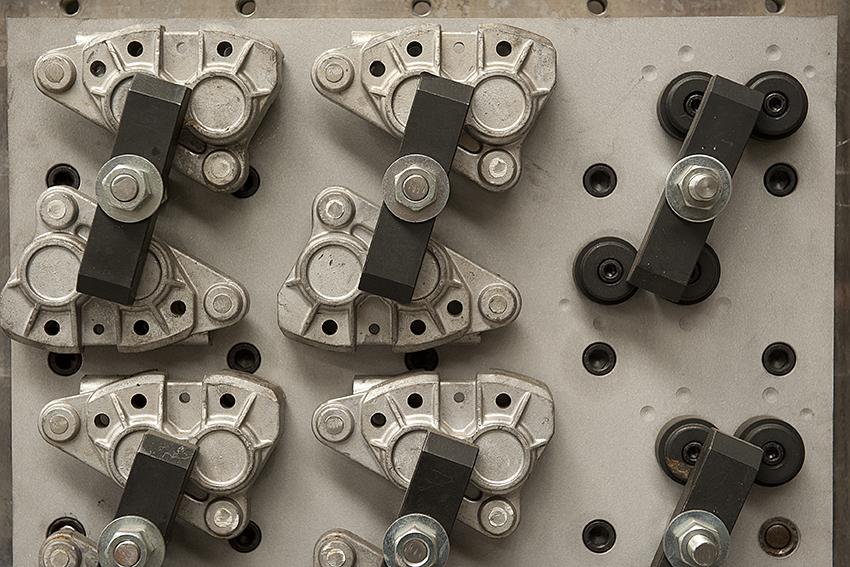

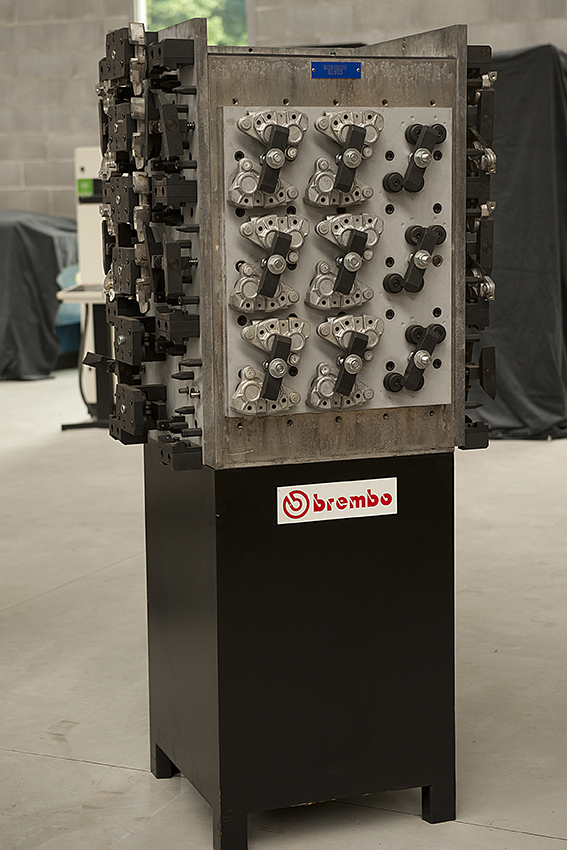

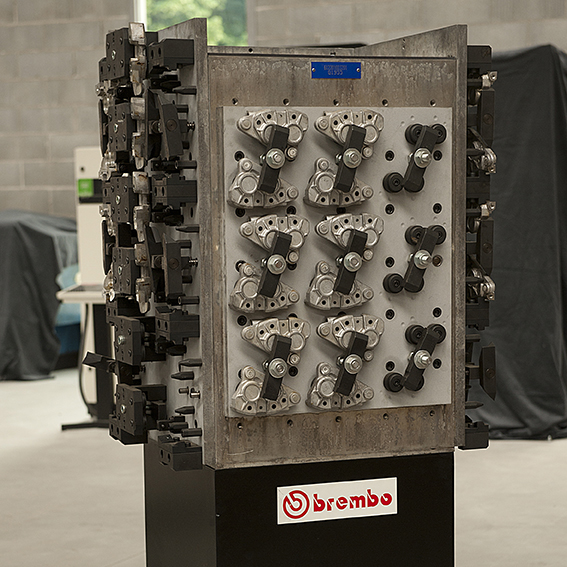

L’attrezzatura di lavorazione A presenta su tre facce verticali dei moduli per il posizionamento e per il bloccaggio di sei semipinze con orecchie e sei semipinze senza orecchie e su una faccia verticale dei moduli per il posizionamento e per il bloccaggio di 18 semipinze con orecchie.
Il ciclo di lavorazione viene effettuato in tre diverse fasi per le semipinze con orecchie e in due diverse fasi per le semipinze senza orecchie.
L’attrezzatura di lavorazione B, presenta su ciascuna delle sue 4 facce verticali, dei moduli per il posizionamento e per il bloccaggio di 36 corpi pompa da lavorare. I corpi pompa sono posizionati in 4 diversi modi, uno per ciascuna faccia dell’attrezzatura, a seconda delle lavorazioni da effettuare di volta in volta. L’attrezzatura esposta è mancante di alcuni moduli di posizionamento e bloccaggio su 2 facce.
