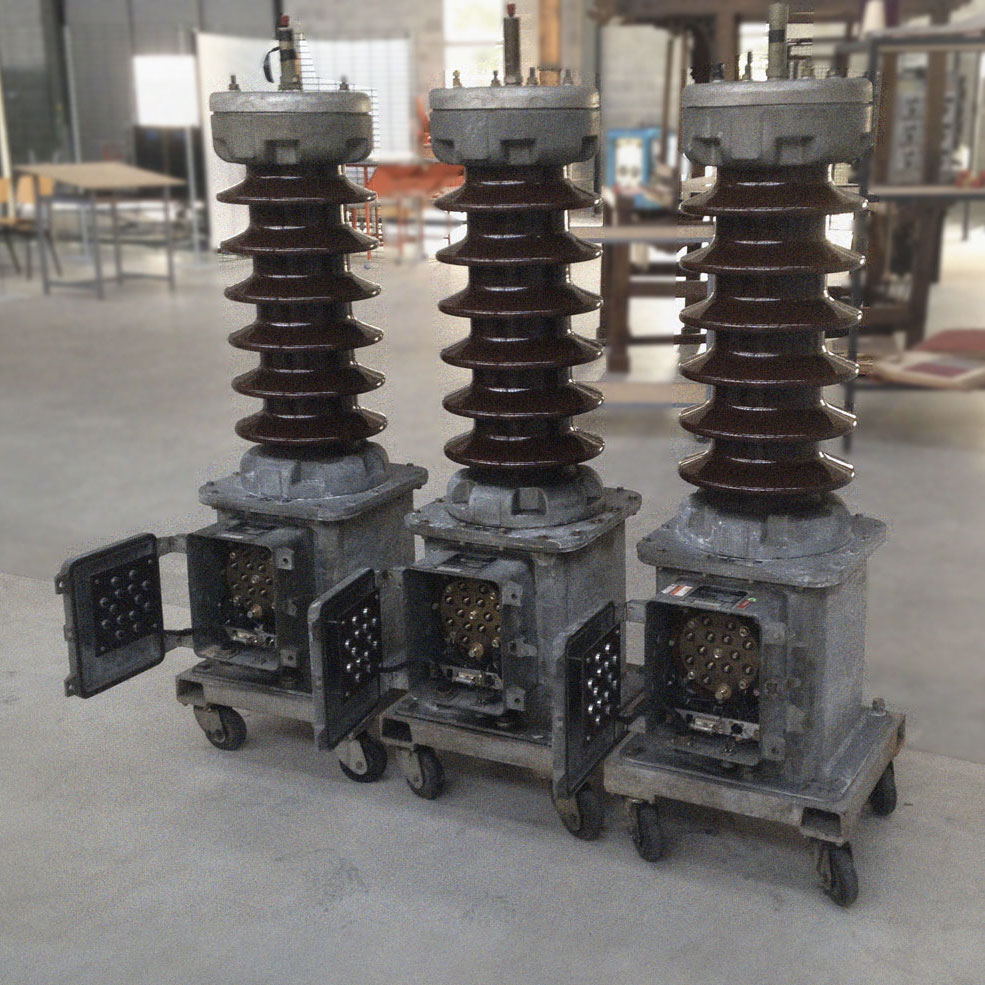

Divisori capacitivi di tensione
SCHEDA TECNICA
Marca/Produttore: Sace
Modello: Divisori capacitivi monofasi per misure di laboratorio
Anno e Luogo fabbricazione: 1969, Bergamo
Tensione primaria nominale concatenata: (42500 / 1,73)= 24566 V
Tensione secondaria di fase: (100 / 1,73) = 57,8 V
Frequenza: 50 Hz
Misure: D = 40 cm, h = 130 cm
Donato da: ABB
Il divisore capacitivo viene impiegato per misure di alte tensioni. La frequenza nominale, a cui tutte le
caratteristiche funzionali sono riferite, è per i TVC di
fondamentale importanza.
Alla tensione primaria nominale si assegnano normalmente valori interi corrispondenti alle
tensioni nominali delle reti, divisi per (√3) in quanto l’inserzione è tra fase e terra.
La tensione secondaria nominale viene scelta in relazione alle caratteristiche delle
apparecchiature da alimentare e sono normalizzati i valori di 100 / √3 V.
Il rapporto di trasformazione nominale è dato dal rapporto tra la tensione primaria nominale e
la tensione secondaria nominale. Al partitore va inserito opportunamente uno strumento di misura.

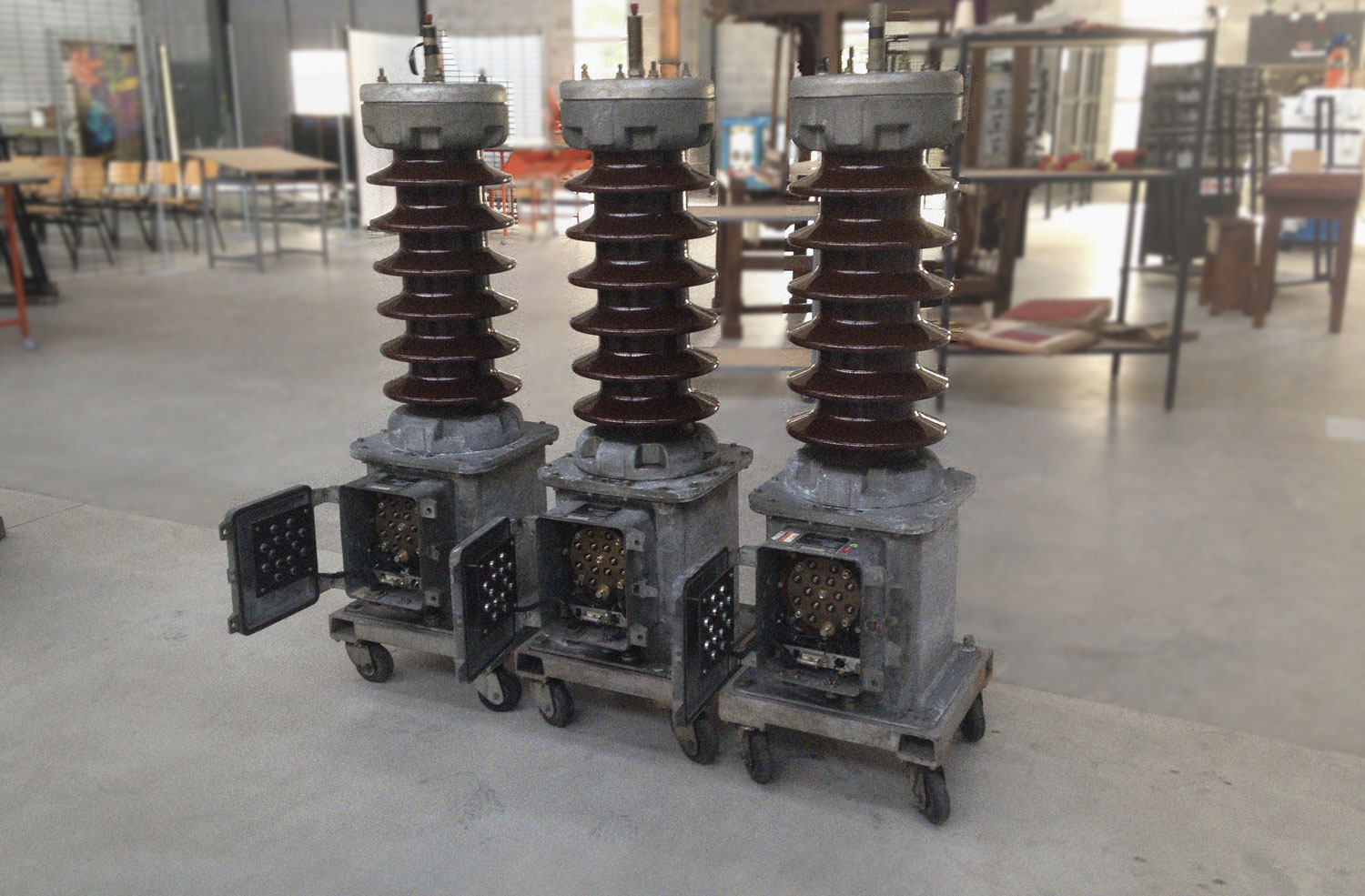

GALLERY
