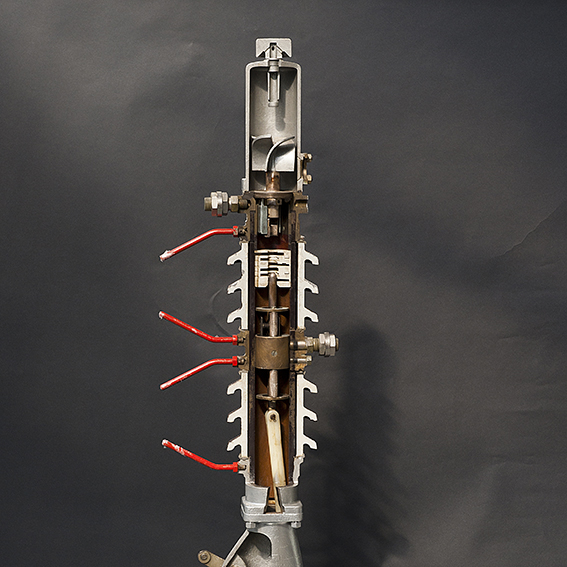

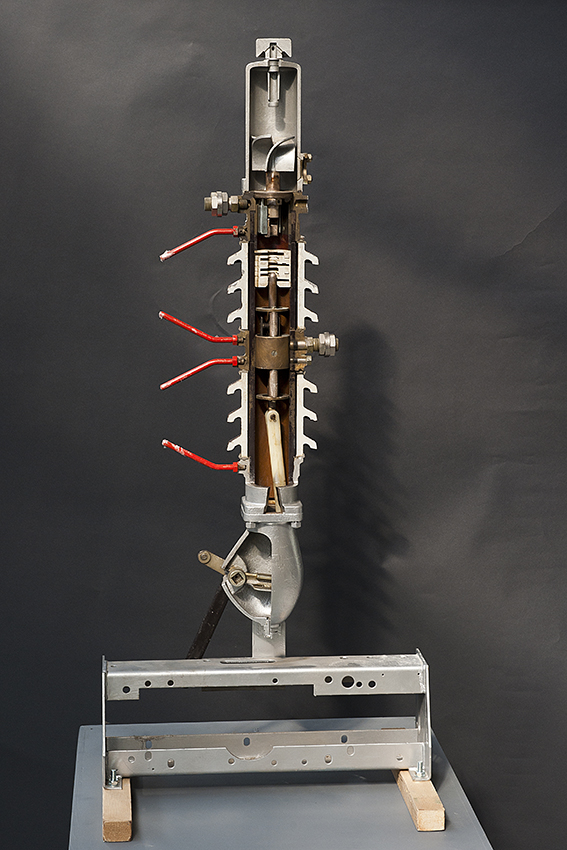

Polo di interruttore a Volume d’Olio ridotto
SCHEDA TECNICA
Marca/Produttore: Società Magrini - M.S.M. S.p.A.
Modello: MGE-24/36 KV
Anno e Luogo fabbricazione: 1970, Bergamo
Potenza Motore: 350 MVA - 800 A
Misure: 40 x 30 x 110 cm
Donato da: Magrini
Polo di interruttore tipo MGE 24 kV - 350 MVA - 800 A con comando a molla ad energia accumulata con
ricarica automatica a motore dopo l’operazione di chiusura.

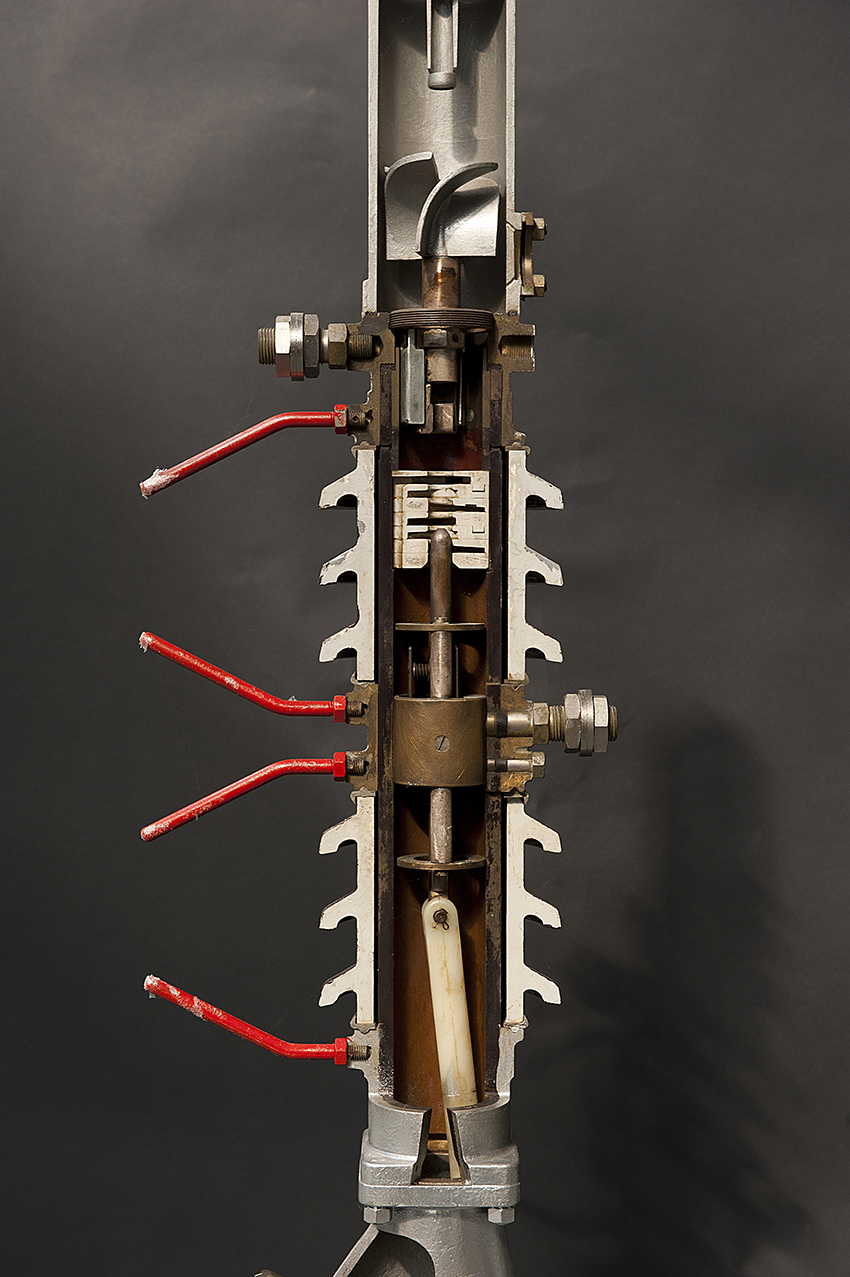

La camera di interruzione brevettata dalla Magrini è utilizzata negli interruttori ad olio di costruzione semplice
e meccanicamente rigida, viene controllato il contatto tra l'arco ed i materiali all’interno della camera con
l’effetto di disporre per decomposizione dell’olio di un'azione deionizzante che risulta efficace solo allo zero
della corrente.
Le ragioni del successo che continuano ad avere gli interruttori a volume d’olio ridotto serie MG si possono
trovare nell'estrema semplicità di funzionamento mantenendo le caratteristiche elettriche e meccaniche,
nell'impiego di nuovi materiali nei contenitori delle parti attive, nelle ridotte dimensioni di ingombro e nella
standardizzazione delle parti componenti mettendo in atto procedimenti di lavorazioni in serie.
L’interruttore tipo MGE 24 kV, di media tensione - ha il comando a mano ed elettrico a solenoide per corrente
continua, meccanicamente libero.
