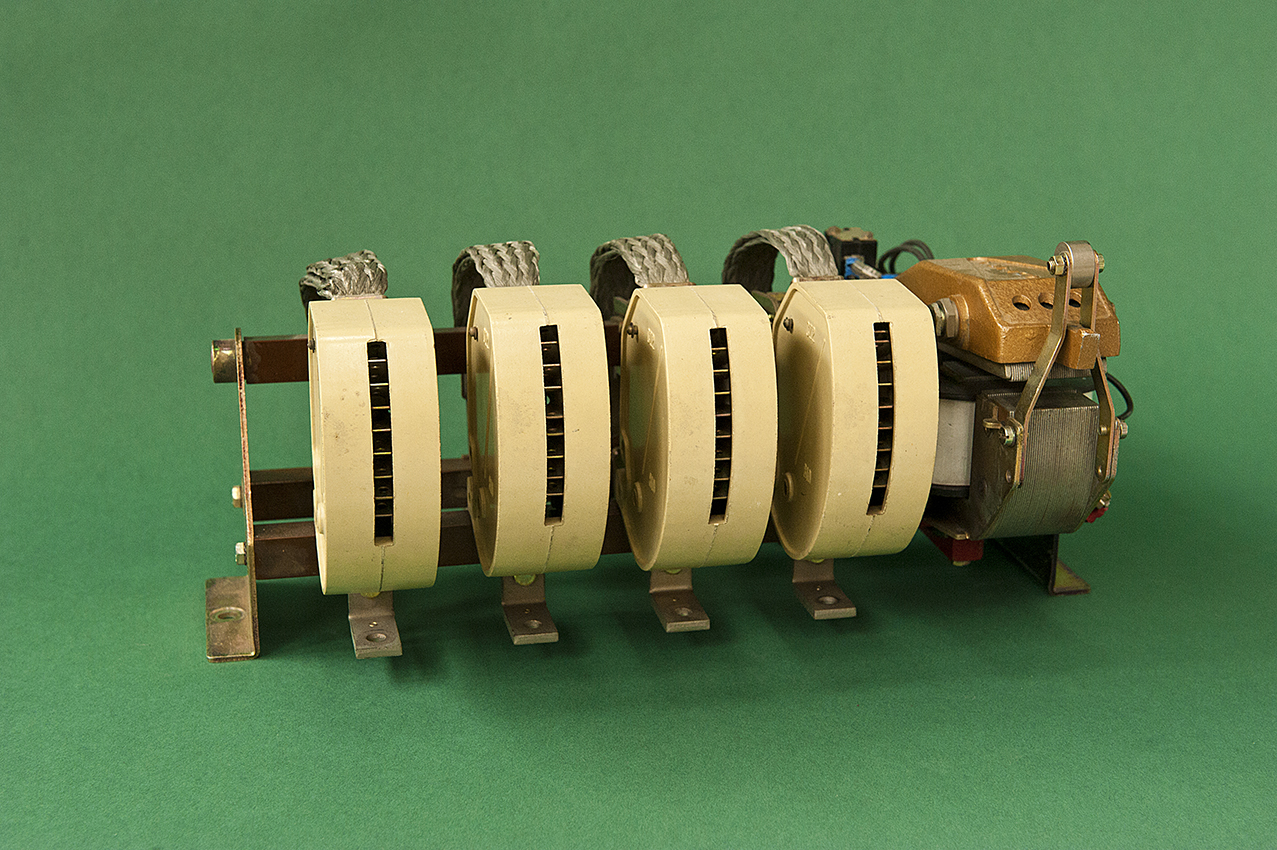

Teleruttore elettro meccanico
SCHEDA TECNICA
Marca/Produttore: Lovato electric
Anno e Luogo fabbricazione: 1970, Bergamo
Potenza Motore: Per comando motore fino a 200A (versione a tre poli) o carichi resistivi fino a 250A
Materiali di costruzione: rame, ferro, bakelite, resina polifenolica, leghe di argento
Misure: 43 x 20 x 31 cm
Donato da: Lovato Electric
I teleruttori, apparecchi molto comuni nel comando di carichi elettrici, negli anni hanno subito trasformazioni
che li hanno portati a dimensioni sempre più ridotte.
L’equivalente odierno di questo apparecchio si chiama contattore, misura 16x18,4x17 cm e pesa 6Kg.
Questa apparecchiatura era destinata al comando di carichi elettrici. Un elettromagnete, costituito da una
bobina in filo di rame montata su un nucleo in ferro lamellare, attivava il movimento dei contatti, destinati

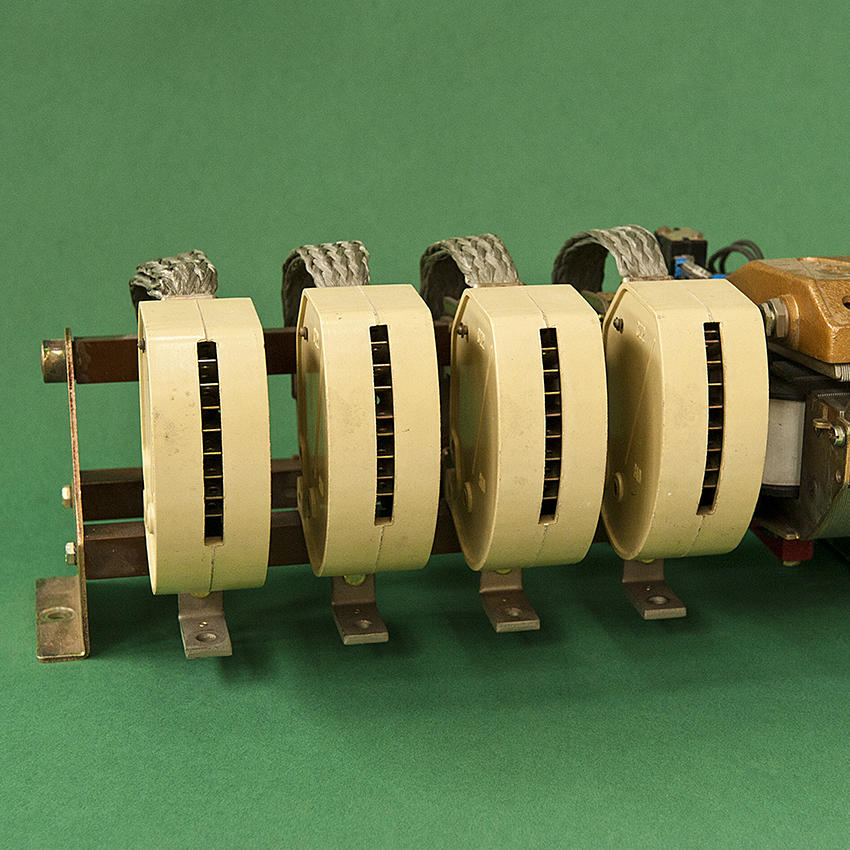

all’inserzione e disinserzione del carico elettrico. Ampie camere d’arco garantiscono l’interruzione di elevate
correnti, come nel caso di guasti o di correnti di difficile interruzione come nel caso di carichi in corrente
continua.
Sull’apparecchiatura, oltre ai contatti di potenza, sono montati 4 contatti ausiliari. Questi potevano essere
aggiunti o tolti in base alle esigenze dell’impianto.
